Рельсовые направляющие CIE серии MLAE
Рельсовые направляющие, как правило, используются в сфере станкостроения, а также в процессе модернизации (доработки) дерево- и металлообрабатывающего оборудования. Невозможно обойтись без них в разработке и внедрении различных транспортных систем, куда относятся конвейеры, складские машины и механизмы, подъемные установки и агрегаты. Направляющие миниатюрного типа в большинстве случаев используются в лабораторном оборудовании и различной медтехнике. К достоинствам рельсовых направляющих относится простота и оперативность монтажа, отсутствие необходимости установки заглушки. Риск загрязнения подшипников минимален по причине исключения факта попадания инородных тел, пыли и прочего в монтажное рельсовое отверстие.
Цена: от 2 760 руб.
Полное техническое описание рельсовых направляющих. pdf
Общее описание

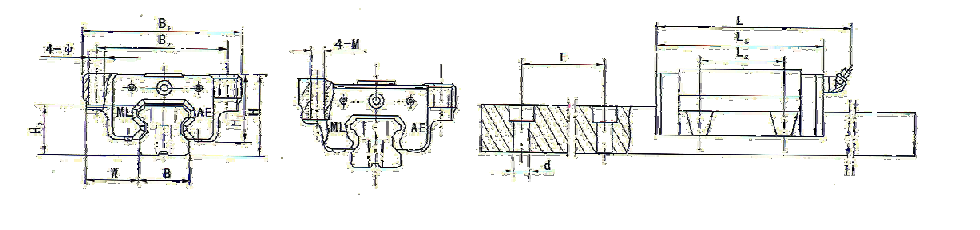

Технические характеристики рельсовых направляющих CIE серии MLAE
|
Модель № |
Размер |
Размер направляющей |
Размер рельса |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
H |
W |
В1 |
B2 |
H1 |
L |
L1 |
L2 |
M |
Ф |
В |
Н2 |
F |
D |
|
|
MLAE 15A |
24 |
15,5 |
47 |
38 |
19,5 |
60 |
49 |
30 |
M5 |
4 |
15 |
15 |
60 |
4,5 |
|
MLAE 20A |
30 |
21,5 |
63 |
53 |
24,5 |
82 |
71 |
40 |
M6 |
6 |
20 |
18 |
60 |
6 |
|
MLAE 25A |
36 |
23,5 |
70 |
57 |
29 |
96 |
85 |
45 |
M8 |
7 |
23 |
22 |
60 |
7 |
|
MLAE 25A |
36 |
23,5 |
70 |
57 |
29 |
115 |
104 |
45 |
M8 |
7 |
23 |
22 |
60 |
7 |
|
MLAE 30A |
42 |
31 |
90 |
72 |
34 |
107 |
96 |
52 |
M10 |
9 |
28 |
26 |
80 |
9 |
|
MLAE 30A |
42 |
31 |
90 |
72 |
34 |
128 |
117 |
52 |
M10 |
9 |
28 |
26 |
80 |
9 |
|
MLAE 35A |
48 |
33 |
100 |
82 |
40 |
127 |
113 |
62 |
M10 |
9 |
34 |
29 |
80 |
9 |
|
MLAE 35A |
48 |
33 |
100 |
82 |
40 |
146 |
132 |
62 |
M10 |
9 |
34 |
29 |
80 |
9 |
|
MLAE 45A |
60 |
37,5 |
120 |
100 |
51 |
149 |
135 |
80 |
M12 |
11 |
45 |
38 |
105 |
14 |
|
MLAE 45A |
60 |
37,5 |
120 |
100 |
51 |
177 |
163 |
80 |
M12 |
11 |
45 |
38 |
105 |
14 |
|

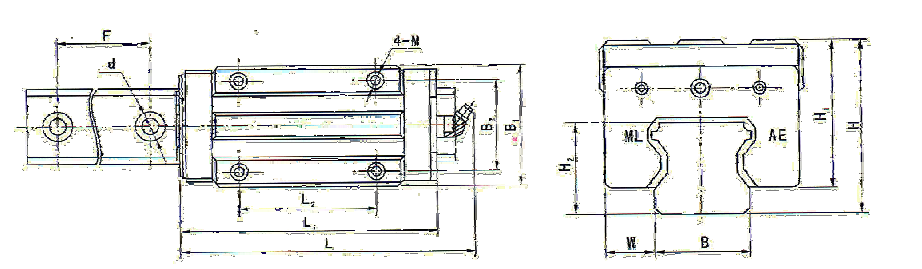

Модель № |
Размер |
Размер направляющей |
Размер рельса |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
H |
W |
В1 |
B2 |
H1 |
L |
L1 |
L2 |
M |
B |
h3 |
F |
D |
|
|
MLAE 15B |
28 |
9 |
31 |
26 |
23,5 |
60 |
49 |
26 |
M |
15 |
15 |
60 |
4,5 |
|
MLAE 20B |
30 |
12 |
44 |
32 |
24,5 |
82 |
71 |
36 |
M4 |
20 |
18 |
60 |
6 |
|
MLAE 25B |
40 |
12,5 |
48 |
35 |
33 |
96 |
85 |
35 |
M5 |
23 |
22 |
60 |
7 |
|
MLAE 25BL |
40 |
12,5 |
48 |
35 |
33 |
115 |
104 |
45 |
M6 |
23 |
22 |
60 |
7 |
|
MLAE 30BL |
46 |
16 |
60 |
40 |
38 |
107 |
96 |
40 |
M6 |
28 |
26 |
80 |
9 |
|
MLAE 30BL |
46 |
16 |
60 |
40 |
38 |
128 |
117 |
40 |
M8 |
28 |
26 |
80 |
9 |
|
MLAE 35B |
55 |
18 |
70 |
50 |
47 |
127 |
113 |
50 |
M8 |
34 |
29 |
80 |
9 |
|
MLAE 35BL |
55 |
18 |
70 |
50 |
47 |
146 |
132 |
50 |
M8 |
34 |
29 |
80 |
9 |
|
MLAE 45B |
69 |
19,5 |
84 |
60 |
60 |
149 |
135 |
60 |
M10 |
45 |
38 |
105 |
14 |
|
MLAE 45BL |
69 |
19,5 |
84 |
60 |
60 |
177 |
163 |
60 |
M10 |
45 |
38 |
105 |
14 |
