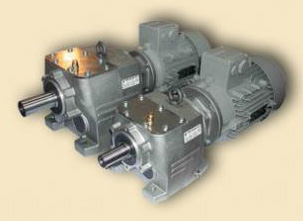

Таблица соответствия габаритных и присоединительных размеров MTC A

В таблицах представлены размеры мотор-редукторов различных типоразмеров.

Размер	А	АВ	В	ВВ	СА	СВ	Dk6	E	F	G	H	HA	K	L	M	Nj7	S	S2	T	V1	V2	J	Масса
MTC 02A	110	138	90	117	18	–	14	40	5	16	71	14	9	140	–	–	–	M5	–	136	–	0	6,0
MTC 12A	110	138	90	117	18	–	16	40	5	18	75	14	9	140	–	–	–	M5	–	140	–	0	9,0
MTC 22A	110	140	110	132	14	4,5	20	40	6	23	75	12	9	160*	60	50	M5×10	M6	2,5	128	160	0	5,0
MTC 23A	110	140	110	132	14	4,5	20	40	6	23	75	12	9	172	60	50	M5×10	M6	2,5	128	160	0	5,3
MTC 32A	110	158	130	160	19	6,0	25	50	8	28	90	18	9	200	85	70	M6×12	M10	3,0	151	178	10	8,0
MTC 33A	110	158	130	160	19	6,0	25	50	8	28	90	18	9	205	85	70	M6×12	M10	3,0	151	178	10	8,5
MTC 42A	135	200	165	195	24	7,0	35	70	10	38	115	24	14	255	100	80	M6×12	M12	3,5	188	216	10	14,5
MTC 43A	135	200	165	195	24	7,0	35	70	10	38	115	24	14	250	100	80	M6×12	M12	3,5	188	216	10	15,0
MTC 52A	170	235	205	245	28	7,5	40	80	12	43	140	30	17	278	130	110	M8×16	M16	3,5	229	258	18	23,0
MTC 53A	170	235	205	245	28	7,5	40	80	12	43	140	30	17	276	130	110	M8×16	M16	3,5	229	258	18	23,0
MTC 62A	215	290	260	300	35	7,5	50	100	14	54	180	35	17	315**	165	130	M16×19	M16	3,5	295	334	15	58,0
MTC 63A	215	290	260	300	35	7,5	50	100	14	54	180	35	17	327	165	130	M16×19	M16	3,5	295	334	15	58,0
MTC 72A	250	350	310	365	33	7,5	60	120	18	64	225	50	22	405	200	160	M16×30	M20	3,5	362	410	10	135,0
MTC 73A	250	350	310	365	33	7,5	60	120	18	64	225	50	22	390***	200	160	M16×30	M20	3,5	362	410	10	125,0
MTC 82A	290	400	370	440	45	10	70	140	20	74.5	250	55	26	486	215	180	M20×30	M20	4,0	417	481	20.5	155,0
MTC 83A	290	400	370	440	45	10	70	140	20	74.5	250	55	26	476	215	180	M20×30	M20	4,0	417	481	20.5	160,0

* 168 мм для двигателя размером 90
** 355 мм для двигателя размером 180
*** 417 мм для двигателя размером 200

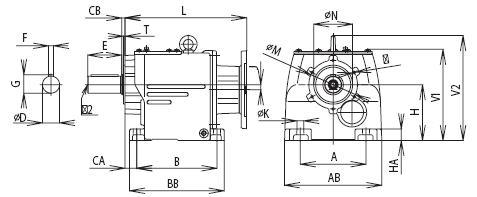

Габаритные и присоединительные размеры мотор-редуктора MTC A

Размер	CC	L1	M	Nj7	P	S3	T1	Масса	Размер	D1k6	E1	F1	G1	L2	S1
MTC 02A	18	140	115	95	140	10	3,0	6,0	MTC 02A	12	20	4	14	140	M4
MTC 12A	18	140	115	95	140	10	3,0	9,0	MTC 12A	14	25	6	16	140	M5
MTC 22A	18	168*	115	95	140	10	3,0	5,3	MTC 22A	19	40	6	22	158	M6
MTC 23A	18	177	115	95	140	10	3,0	5,6	MTC 23A	19	40	6	22	170	M6
MTC 32A	25	206	130	110	160	10	3,5	8,5	MTC 32A	24	50	8	27	199	M8
MTC 33A	25	211	130	110	160	10	3,5	9,0	MTC 33A	24	50	8	27	203	M8
MTC 42A	31	262	165	130	200	11	3,5	15,4	MTC 42A	24	50	8	27	245	M8
MTC 43A	31	257	165	130	200	11	3,5	15,9	MTC 43A	24	50	8	27	248	M8
MTC 52A	35	286	215	180	250	14	4,0	24,6	MTC 52A	28	60	8	31	275	M10
MTC 53A	35	284	215	180	250	14	4,0	24,6	MTC 53A	28	60	8	31	268	M10
MTC 62A	36	323**	265	230	300	15	4,0	64,0	MTC 62A	38	80	10	41	313	M16
MTC 63A	36	335	265	230	300	15	4,0	64,0	MTC 63A	38	80	10	41	317	M16
MTC 72A	46	413	300	250	350	18	5,0	145,0	MTC 72A	42	110	12	45	403	M20
MTC 73A	46	398***	300	250	350	18	5,0	135,0	MTC 73A	42	110	12	45	388	M20
MTC 82A	48	499	350	300	450	18	5,0	173,0	MTC 82A	48	110	14	51.5	483	M20
MTC 83A	48	489	350	300	450	18	5,0	187,0	MTC 83A	48	110	14	51.5	471	M20

* 173 мм для двигателя размером 90
** 363 мм для двигателя размером 180
*** 425 мм для двигателя размером 200

Примечание: более подробную информацию смотрите в pdf описании.
